一、概述

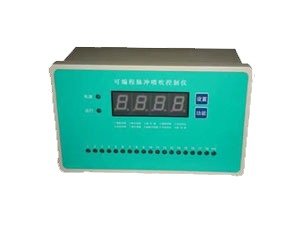

WMK-20型脈沖控制儀，該機在電氣性能，工作原理，及使用上和WMK-2型、3型相同外，在電路設計，元器件使用，機箱結構等各方面都做了重大改進，輸出部分分別有10、12、14、16、18、20、24、27、30、32、36、40位，電壓分別有24V、36V、110V、AC220V各種。具有外型美觀大方，性能穩定，維修方便等特點。
該機采用了目前比較_的WOS數字集成電路，顯著提高了儀器的工作可靠性，并且有很強的抗干擾能力。易于安裝，調試方便，維修容易。
在電路設計上增加了短路自動保護，LED顯示電路，_有利于延長使用壽命。
二、技術性能
脈沖間隔 1秒—30秒 電源電壓 220V 50HZ
脈沖寬度 0.05秒—0.2秒 重量 3kg
使用溫度 -20℃— +45℃ 外型尺寸 10×20×30 C㎡
電源消耗 ≤40W
三、工作原理
該儀器由直流穩壓，脈沖發生器，單穩，數字集成電路，門控，門推動，可控硅輸出，數碼顯示等電路組成。 220V交流經降壓半波整流后，給可控硅和數碼管提供脈沖輸出和顯示電壓?？煽刂瞥龎m設備工作。
