氣箱除塵器主要結構及工作原理
1、主要結構

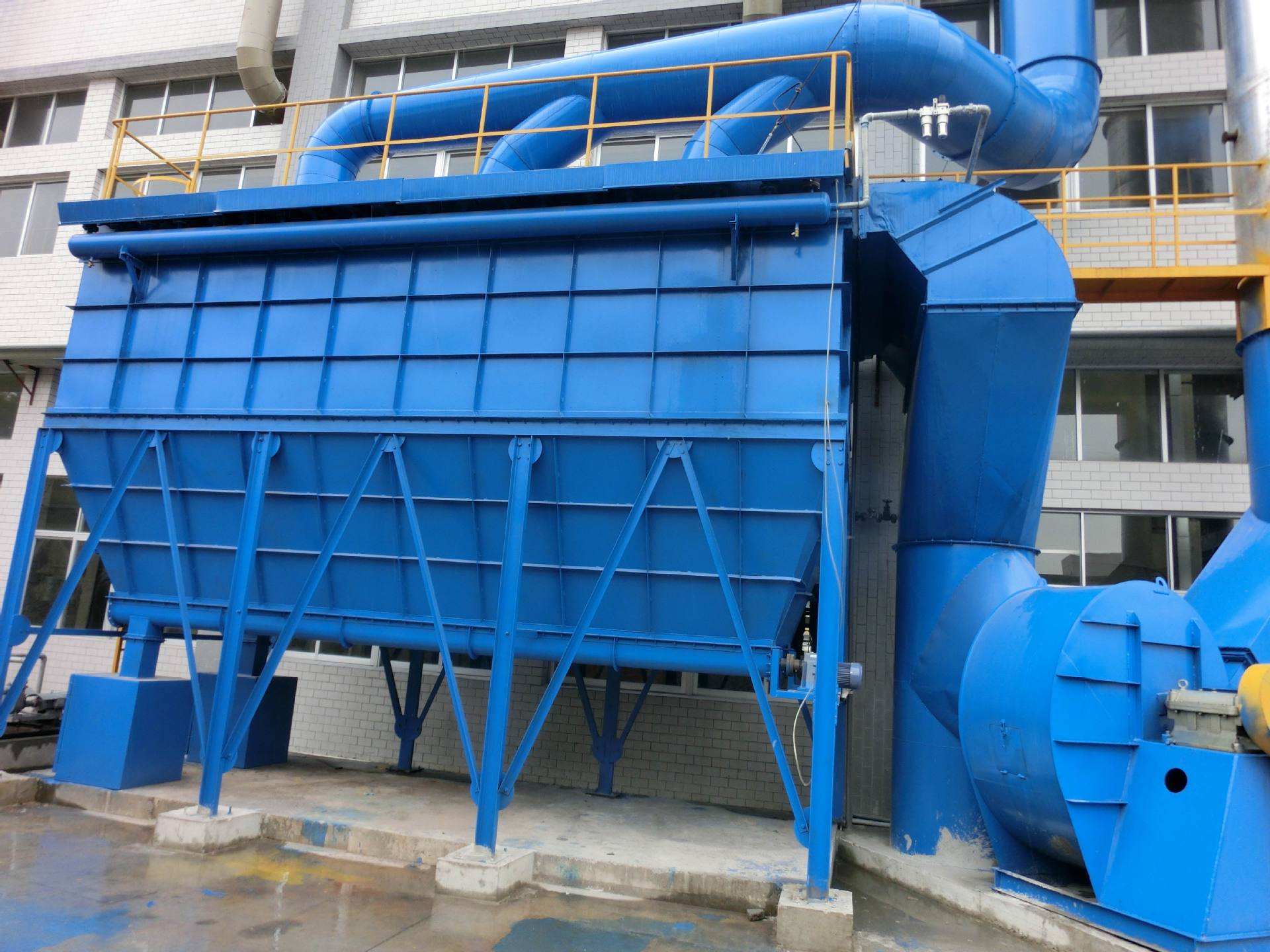

氣箱脈沖袋式除塵器主要由袋室（箱體）、灰斗、清潔氣體室、濾袋及骨架、脈沖噴吹系統、進出風箱、出風閥、卸灰閥、支架以及樓梯平臺等組成。
2、箱體
該離除塵設備一改常規的現場板式拼裝結構為單之箱體現場組合式，既大大減少了現場安裝工作量，又可有效地_設備整機質量。中箱體下部的進風處設有截擋裝置，含塵氣體在進風箱內進入灰斗時，粉塵隨其速度慣性沖撞擋板后，大部分即落入灰斗，其余少量細粉塵按截擋裝置導流方向隨氣流進入濾袋室過濾。
3、灰斗
灰斗壁板均采用4mm厚鋼板焊制，外表均焊有足夠強度的角鋼為加強筋。灰斗下部還焊有大孔格柵網。檢修換袋時可以從上方將濾袋直接放入灰斗，落在板柵網上，然后從灰斗從孔門處即可統一取出，既減輕工人勞動強度，又實現了清潔操作，深受檢修人員的歡迎。
4、濾袋
為了_過濾性能確保排放標準，除塵器濾袋所采用的滌綸針刺氈（拒水防油），其性能需達到如下指標：
重量：500g/m2； 厚度：1.8mm
透氣度：16m3/m2/min
斷裂強度：徑向＞600 N/5×20cm 緯向＞1000 N/5×20cm
破裂強度：2.9MPa/min
連續使用溫度：≤120℃； 短時使用溫度：150℃
耐酸、堿性：良
耐磨性：良； 水解穩定性：良
后處理方式：燒毛、壓光、涂層、熱定型
馬鞍膠圈中彈簧漲圈材質為65Mn，厚度為0.4mm
濾袋口部縫有彈性漲圈，將其捏成月牙形放入花板孔內，密封、牢固、不脫落，安裝檢修換袋極為方便。濾袋間有十字形氣流通道。便于含塵氣體的勻速上升，擴散，達到濾袋負荷均衡，以延長使用壽命。
5、濾袋骨架
濾袋支撐骨架采用冷撥鋼絲點焊（電阻焊）而成，表面光滑無焊渣、焊痘、無毛刺，再經噴朔處理后，_性能非常高。
6、清潔氣體箱
每個袋室（箱體）的上方均相應連接有一個清潔氣體箱，其內部裝有6排噴吹管。噴吹管進氣端用快裝式連接管件固定在壁板上，終端用壓板固定在支架上。這種結構型式方便噴氣管的安裝調整，可確保其噴吹口與濾袋同心以達到噴吹效果。
7、人孔門、檢查門
除塵器頂部和灰斗上的人孔檢查門均采用快開式結構，工人維修時無需攜帶工具，即可快快捷地打開和關閉，緊定用的手柄為凸輪式結構，手動擰緊后扳下即可牢固壓緊，提起后旋幾圈即可打開，極為方便快捷。
